ABB变频器维修:故障代码分析法和主电路分析法

2021.05.07

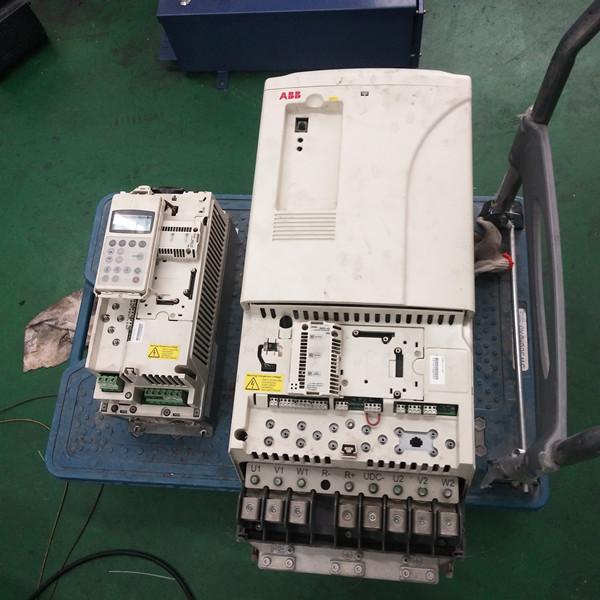

ABB变频器应用比较广泛,应用过程中难免出现各种故障。一般处理ABB变频器故障有两种方法:故障代码分析法和主电路分析法。





一、故障代码分析法



ABB变频器有故障的话,在操作面板上都有相 应的故障代码,一般处理变频器故障时,必须在操作 面板上找到它的故障代码,根据故障代码再做深层次的分析。根据变频器维修过程中的经验和一些常见的故障代码,说说常见故障怎么处理的方法。



1. 故障代码:BRAKE FLT



故障原因:制动器故障,制动器打开超时或制动器打开不到位。



处理方法:在现场打开制动器的罩子,程序中分别强制打开制动器线圈,观察制动器限位打开状态,如果制动器打不开或机构卡劲,更换制动器;如果限位打开距离限位感应片距离远,调整感应片的距离并确保其紧固



如果制动器打开超时,可采用两种方法:



①制动器打开稍微缓慢的情况下,把制动器打开延时时间加长;



②制动器打开非常缓慢,此时必须更换新的制动器液力推杆。



2. 故障代码:MF COMM ERR



故障原因:主、从总线通讯无效。



处理方法:检查主、从总线连接和主机CH:到从机CH:之间的光纤连接。看看连接是否紧密,如果松动,需重新插入并确认连接可靠。另外,还需检查光纤通讯是否正常以及光纤头是否清洁等,如果达不到要求的话,必须用精密电子仪器清洗剂清洗或者更换质量良好的光纤。如果上述情况都正常还是无法消除故障的话,在程序中强制变频器接触器输出线圈动作5min左右,故障即可消除。

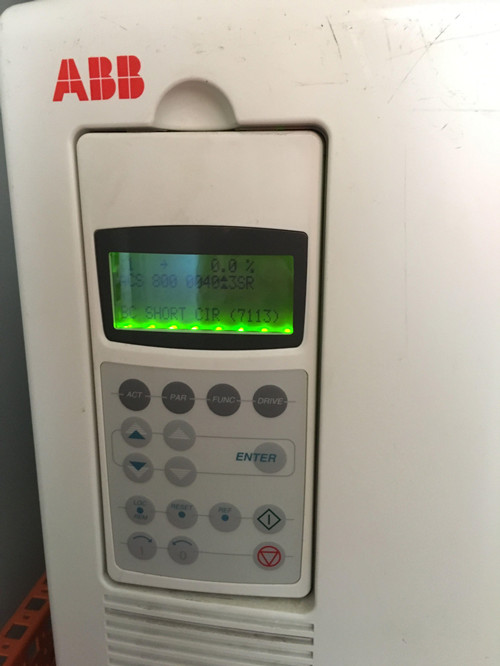

3. 故障代码:SHORT CIRCUIT以及2340



故障原因:外部连接的电机电缆故障或变频器自身硬件故障。



处理方法:脱开变频器的输出线,用兆欧表测量三相对地绝缘情况和三相电阻,如果电机或电缆有问题,更换电机和电缆;如果输出正常的话,就检查变频器的主回路,主要检查IGBT、逆变块和整流桥等。如何判断IGBT、逆变块和整流桥是否正常呢,这里我把上述完好电器件用万用表二极管档进行测试,



测试结果如:①对于IGBT,万用表黑表笔测C,红表笔测E时,阻值为034MQ左右,反之无穷大。其它四种情况均为均无穷大。②对于逆变块,万用表黑表笔测正极,红表笔测负极时,阻值为067MQ左右,反之无穷大。万用表黑表笔测接地极,红表笔测负极时,阻值为034MQ左右,反之无穷大;万用表黑表笔测正极,红表笔测接地极时,阻值为034MQ左右,反之无穷大。③对于整流桥,万用表黑表笔测l,红表笔测3时,阻值为037Mt2左右,反之无穷大。其它四种情况均为均无穷大。



如果测试结果与上述结果偏差太大的话,建议更换。如果考虑减少维修对生产时间影响的话,建议直接更换变频器比较可取,因为更换一台变频器需要时间可控,大约2h,而因为出现SHORT CIRCUlT故障代码而维修的话,时间远超过2h,而且时间不可控。



4. 故障代码:AMBINET TEMP



故障原因:变频器工作环境温度过低。处理方法:电气室空调考虑增加空调,提高变频器工作环境温度;如果应急想尽恢复快作业的话,可以使用电吹风等加热工具提高环境温度。



二、主电路分析法



主电路分析法就是从变频器的主电路着手,分析引起故障的原因与解决方法。根据经验,一般遇见ABB变频器主电路故障时,可从以下几个方面着手。



1. 滤波电容所引起故障



故障原因:电网电压不稳,和内部温度过高,元件性能不好。



解决方法:



①主要是设备不稳,易受电磁干扰;



② 更换优质元件,改善通风条件。



2.变频器超温



故障原因:风扇不转、风道堵死。



解决方法:



①检查风扇线圈是否损坏;



②清理冷风道积尘鬟爹如缺油卡死的应先加轻油、在加些固体润滑脂;



③在更换新冷风风扇时,要注意有的风扇带自动转动信号,有的不带风扇转动信号,换原型号风扇。



3. 输出电流过大



故障原因:输出电流超过设定极限、跳闸。



解决方法:



①检查电机负载是否短路;



②检查电机制动器是否完全打开;



③检查机械转动装置是否运转灵活;



④判断异步电动机运转过程中是否有温升、有异味、有异响等现象;⑤在确定电机和绕组线圈故障后,更换时注意原有型号和参数。



4. 制动器故障



故障原因:制动器运转不到位,到位信号限位不起作用,制动器机械故障。



解决方法:



①检查制动器供电是否正常;



②检查制动器机械传动是否正常;



③检查制动器线圈故障;



④检查制动器限位及返回信号;



⑤检查接触器是否正常;



⑥接触器主电故障,是由某一触点接触不好或是接触端子螺钉松动,采取修复和更换新元件,制动器损坏应采取重新下线和更换,更换时注意原有型号和参数。



5. 编码器故障



故障原因:变频器检测到编码器反馈回来的数据信号出错或与通讯中断。



解决方法:



①检查编码器与电机或设备连接是否正常;



②检查编码器信号电缆是否完好;



③检查编码器与控制板的连接;



④检查编码器是否受周围设备干扰;



⑤校正编码器位置,排除其它干扰。



6. 干扰故障



故障原因:主要是传导干扰和电磁感应干扰。



解决方法:



①主要是检查各接地线是否良好;



② 检查各屏蔽线是否连接正常。
