断路器自由脱扣及跳跃现象分析
2021.04.19自由脱扣
断路器在合闸过程中的任何时刻，若保护动作接通跳闸回路，断路器能可靠地断开，这就叫自由脱扣。带有自由脱扣的断路器，可以保证断路器合于短路故障时，能迅速断开，避免扩大事故范围。对于真空断路器来说，其操动机构在合闸过程中接到分闸命令时，断路器机构将不再执行合闸命令而立即分闸，这样就避免了跳跃。从而确保了安全。
那么为什么自由脱扣对于真空断路器来说如此重要，以至于被认为是一定要带有的功能呢？事实上如恰面所讲，是为了避免跳跃现象。下面就来介绍跳跃现象。
跳跃现象
真空断路器在合闸短有预伏短路故障的线路时，一旦触头间电击穿形成短路电流后，继电保护装置便动作发出分闸命令，使断路器分闸。此时，如果合闸命令尚未来得及解除，则断路器在合闸辅 助断路器接通后就会再次自动合闸，这种连续的多次合、分闸现象就叫作跳跃现象。这一现象会使得触头严重烧伤，还有可能引起真空断路器的爆炸，从而引发事故。

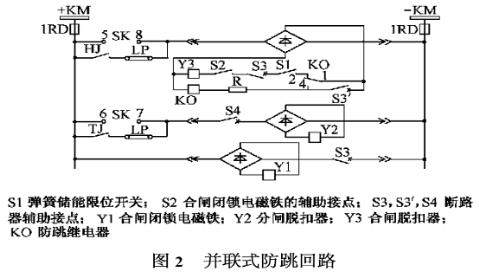

所以配有自由脱扣功能是很有必要的。在具体现实中，真空断路器操动机构的防跳跃和自由脱扣：在关合过程中，如电路发生故障时，操动机构应使断路器自行分闸，即使合闸命令未解除，真空断路器也不能再度合闸，以避免无谓地多次分、合故障电流。从而避免隐患，确保安全。
